カルレッツ®は高温シール部に多く使われています。シール材の熱安定性を見る方法として、TGA法、TEA法がありますが、TGA法によるとカルレッツの熱分解ピーク最大点は、490℃±15℃であり、400℃での分解、ガス化量は1.5％以下となっています。 また、TEA法によれば熱分解が始まるのは、315℃以上の高温であると判断できます。このようにカルレッツ®は、他のいかなるエラストマーよりも熱に対して安定しています。そのため、ガス発生量も他のエラストマーと比較すると少なくなっています。

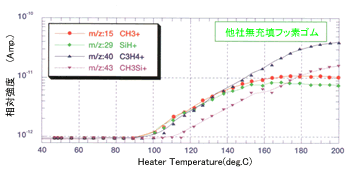

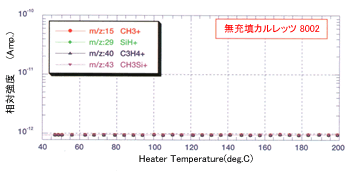

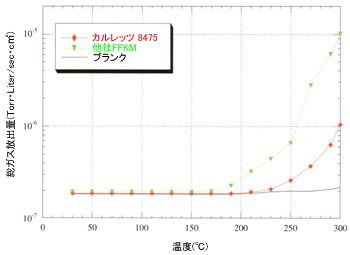

下図は、カルレッツのガス発生率を、フッ素ゴム、ステンレス（ブランク）と比較したものです。各サンプルは、テスト前に4時間のベーキング処理を行っています。このテストによると、カルレッツは、ふっ素ゴムと比べて非常に低いガス発生率となっています。 また、30℃以下では、ステンレスとかなり近い値となっていることがわかります。
