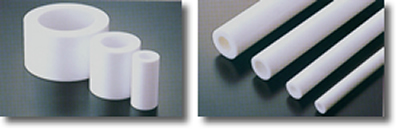

テフロンパイプ、円筒状素材は機械加工が容易なので、各種部品の加工用素材として一般に使用されます。 純良な粉末の原料を筒状に成型したもので、歪がなく加工用素材として適します。またクラック、気泡、不純物を全く含有しておりません。四弗化樹脂成型粉に充填剤として、グラスファイバー、二硫化モリブデン、グラファイト、マイカ等の徴粉末を混合し筒状に成型したものです。ポンプ、バルブ等の部品、高温、腐蝕性の流体を受ける部分の機械部品、端子、ブッシング、絶縁体その他のあらゆる用途の製品の加工用素材として利用されます。
下記に標準寸法を示しましたが、これ以外の特殊サイズにつきましても金型を揃えておりますので詳細は御問合せ下さい。
充填材入りPTFE(テフロン®)の特徴
フッ素樹脂・PTFE素材、材料の寸法・寸法公差(参考 JIS K7137)
テフロン®は米国ケマーズ社(デュポン社より分離独立)の登録商標です。
1.内径の許容差は、プラス0、マイナス2~7mmであり、個々の寸法により異なります。
2.内径0と表示されているものは、ロッドを示しています。
3.最大長さおよび許容差は、個々の径により異なります。
テフロン PTFE 長尺パイプ(円筒)加工用素材寸法表
単位mm
外径 | 外径の 許容差 |
内 径 | 長さ | 長さの 許容差 |
---|---|---|---|---|
10 | -0~+2.0 | 0 | 100~200 | -0~+5.0 |
15 | -0~+2.0 | 0 | 100~200 | -0~+5.0 |
20 | -0~+2.0 | 0/10 | 100~200 | -0~+5.0 |
25 | -0~+2.0 | 0/10 | 100~200 | -0~+5.0 |
30 | -0~+2.0 | 0/10/15/20 | 100~200 | -0~+5.0 |
35 | -0~+2.0 | 0/10/15/20/25 | 100~200 | -0~+5.0 |
40 | -0~+2.0 | 0/10/15/20/25/30 | 100~200 | -0~+5.0 |
45 | -0~+2.0 | 0/10/15/20/25/30/35 | 100~200 | -0~+5.0 |
50 | -0~+2.0 | 0/10/15/20/25/30/35/40 | 100~200 | -0~+5.0 |
55 | -0~+3.0 | 0/10/15/20/25/30/35/40/45 | 100~200 | -0~+5.0 |
60 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50 | 100~200 | -0~+5.0 |
65 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55 | 100~200 | -0~+5.0 |
70 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60 | 100~200 | -0~+5.0 |
75 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60/65 | 100~200 | -0~+5.0 |
80 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60/65/70 | 100~200 | -0~+5.0 |
85 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60/65/70/75 | 100~200 | -0~+5.0 |
90 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 | 100~200 | -0~+5.0 |
95 | -0~+3.0 | 0/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 | 100~200 | -0~+5.0 |
100 | -0~+3.0 | 0/20/30/35/40/45/50/55/60/65/70/75/80/85/90 | 100~200 | -0~+5.0 |
105 | -0~+5.0 | 0/25/30/35/40/45/50/55/60/65/70/75/80/85/90/95 | 100~200 | -0~+5.0 |
110 | -0~+5.0 | 0/30/35/40/45/50/55/60/65/70/75/80/85/90/95/100 | 100~200 | -0~+5.0 |
115 | -0~+5.0 | 0/35/40/45/50/55/60/65/70/75/80/85/90/95/100/105 | 100~200 | -0~+5.0 |
120 | -0~+5.0 | 0/40/45/50/55/60/70/75/80/85/90/95/100/105/110 | 100~200 | -0~+5.0 |
125 | -0~+5.0 | 0/45/50/55/60/65/70/75/80/85/90/95/100/105/110/115 | 100~200 | -0~+5.0 |
130 | -0~+5.0 | 0/50/55/60/65/70/75/80/85/90/95/100/105/110/115/120 | 100~200 | -0~+5.0 |
135 | -0~+5.0 | 0/55/60/65/70/75/80/85/90/95/100/105/110/115/120/125 | 100~200 | -0~+5.0 |
140 | -0~+5.0 | 0/60/65/70/75/80/85/90/95/100/105/110/115/120/125/130 | 100~200 | -0~+5.0 |
145 | -0~+5.0 | 0/65/70/75/80/85/90/95/100/ 105/110/115/120/125/130/135 |
100~200 | -0~+5.0 |
150 | -0~+5.0 | 0/70/75/80/85/90/95/100/105/110/ 115/120/125/130/135/140 |
100~200 | -0~+5.0 |
155 | -0~+5.0 | 0/75/80/85/90/95/100/105/110/ 115/120/125/130/135/140/145 |
100~200 | -0~+5.0 |
160 | -0~+5.0 | 0/80/85/90/95/100/105/110/115/ 120/125/130/135/140/145/150 |
100~200 | -0~+5.0 |
165 | -0~+5.0 | 0/85/90/95/100/105/110/115/ 120/125/130/135/140/145/150 |
100~200 | -0~+5.0 |
170 | -0~+5.0 | 0/90/95/100/105/110/115/120/ 125/130/135/140/145/150/155 |
100~200 | -0~+5.0 |
175 | -0~+5.0 | 0/90/95/100/105/110/115/120/ 125/130/135/140/145/150/155/160 |
100~200 | -0~+5.0 |
180 | -0~+5.0 | 0/100/105/110/115/120/125/ 130/135/140/145/150/155/160/165 |
100~200 | -0~+5.0 |
185 | -0~+5.0 | 0/100/105/110/115/120/125/130/ 135/140/145/150/155/160/165/170 |
100~200 | -0~+5.0 |
190 | -0~+5.0 | 0/105/110/115/120/125/130/135/ 140/145/150/155/160/165/170/175 |
100~200 | -0~+5.0 |
195 | -0~+5.0 | 0/110/115/120/125/130/135/140/ 145/150/155/160/165/170/175/180 |
100~200 | -0~+5.0 |
200 | -0~+5.0 | 0/110/115/120/125/130/135/140/ 145/150/155/160/165/170/175/180/185 |
100~200 | -0~+5.0 |
210 | -0~+6.0 | 0/120/125/130/135/140/145/150/ 155/160/165/170/175/180/185/190 |
100~150 | -0~+5.0 |
220 | -0~+6.0 | 0/130/135/140/145/150/155/160/ 165/170/175/180/185/190/195/200 |
100~150 | -0~+5.0 |
230 | -0~+6.0 | 0/75/90/110/120/130/140/145/ 150/155/160/170/180/190/200/210 |
100~150 | -0~+5.0 |
240 | -0~+6.0 | 0/65/70/90/100/120/130/140/ 150/160/170/180/190/200/210/220 |
100~150 | -0~+5.0 |
250 | -0~+6.0 | 0/30/50/100/130/140/150/160/ 170/175/180/190/200/210/220/230 |
100~150 | -0~+5.0 |
260 | -0~+6.0 | 0/100/120/140/150/160/170/ 180/190/200/210/220/230/240 |
100~150 | -0~+5.0 |
270 | -0~+6.0 | 0/120/150/160/170/180/185/ 190/195/200/210/220/230/240/250 |
100~150 | -0~+5.0 |
280 | -0~+6.0 | 0/120/145/160/170/180/185/190/ 195/200/210/220/230/240/250/260 |
100~150 | -0~+5.0 |
290 | -0~+6.0 | 0/140/170/180/190/200/210/220/230/240/250/260/270 | 100~150 | -0~+5.0 |
300 | -0~+6.0 | 0/100/120/180/190/200/210/ 220/230/240/250/260/270/280 |
100~150 | -0~+5.0 |
310 | -0~+7.0 | 0/120/140/200/210/220/230/240/250/260/270/280 | 100~150 | -0~+5.0 |
320 | -0~+7.0 | 0/100/140/200/220/240/250/260/270/280/290/300 | 100~150 | -0~+5.0 |
330 | -0~+7.0 | 0/180/200/240/250/260/270/280/290/300 | 100~150 | -0~+5.0 |
340 | -0~+7.0 | 0/140/200/240/250/260/270/280/290/300/310 | 100~150 | -0~+5.0 |
350 | -0~+7.0 | 0/200/240/250/260/270/280/290/300/310/320 | 100~150 | -0~+5.0 |
360 | -0~+7.0 | 0/200/230/240/250/260/270/280/290/300/310/320 | 100~150 | -0~+5.0 |
370 | -0~+7.0 | 0/200/270/280/290/300/310/320/330/340 | 100~150 | -0~+5.0 |
380 | -0~+7.0 | 0/220/270/280/290/300/310/320/330/340/350 | 100~150 | -0~+5.0 |
390 | -0~+7.0 | 0/250/280/290/300/310/320/330/340/350/360 | 100~150 | -0~+5.0 |
400 | -0~+7.0 | 0/270/310/320/330/340/350/360/370/380 | 100~150 | -0~+5.0 |
450 | -0~+7.0 | 0/210/300/320/350/370/380/390/400/410 | 100~150 | -0~+5.0 |
500 | -0~+7.0 | 0/300/350/400/420/430/440/450/460 | 100~150 | -0~+5.0 |
560 | -0~+7.0 | 0/355/375/405/435/445/455/465/475/485 | 100~150 | -0~+5.0 |
610 | -0~+7.0 | 0/355/405/455/475/485/495/505/535/555 | 100~150 | -0~+5.0 |
660 | -0~+7.0 | 285/405/455/485/505/535/555/585/605 | 100~150 | -0~+5.0 |
710 | -0~+7.0 | 0/455/535/555/585/605/635/655 | 100~150 | -0~+5.0 |
760 | -0~+7.0 | 0/555/585/605/635/655/685/705 | 100~150 | -0~+5.0 |
810 | -0~+7.0 | 445/605/655/685/705/735/755 | 100~150 | -0~+5.0 |
860 | -0~+7.0 | 555/705/735/755/785/805 | 100~150 | -0~+5.0 |
910 | -0~+7.0 | 705/755/785/805/835/855 | 100~150 | -0~+5.0 |
960 | -0~+7.0 | 805/835/855/885/905 | 100~150 | -0~+5.0 |
1000 | -0~+7.0 | 855/885/905/935/955 | 100~150 | -0~+5.0 |
1.内径の許容差は、プラス0、外径および長さの許容差はマイナス0となっています。
2.切削加工用の素材パイプのため、寸法にバラつきがあります。
単位mm
外径 | 外径の 寸法公差 |
内径 | 内径の 寸法許容差 |
長さ | 長さの 寸法許容差 |
---|---|---|---|---|---|
16 | +~-0 | 6 | +0~- | 1000 | +~-0 |
16 | +~-0 | 8 | +0~- | 1000 | +~-0 |
16 | +~-0 | 9 | +0~- | 1000 | +~-0 |
16 | +~-0 | 10 | +0~- | 1000 | +~-0 |
18 | +~-0 | 6 | +0~- | 1000 | +~-0 |
18 | +~-0 | 8 | +0~- | 1000 | +~-0 |
18 | +~-0 | 10 | +0~- | 1000 | +~-0 |
20 | +~-0 | 6 | +0~- | 1000 | +~-0 |
20 | +~-0 | 10 | +0~- | 1000 | +~-0 |
22 | +~-0 | 6 | +0~- | 1000 | +~-0 |
22 | +~-0 | 10 | +0~- | 1000 | +~-0 |
22 | +~-0 | 15 | +0~- | 1000 | +~-0 |
25 | +~-0 | 10 | +0~- | 1000 | +~-0 |
25 | +~-0 | 15 | +0~- | 1000 | +~-0 |
30 | +~-0 | 10 | +0~- | 1000 | +~-0 |
30 | +~-0 | 15 | +0~- | 1000 | +~-0 |
30 | +~-0 | 20 | +0~- | 1000 | +~-0 |
35 | +~-0 | 10 | +0~- | 1000 | +~-0 |
35 | +~-0 | 15 | +0~- | 1000 | +~-0 |
35 | +~-0 | 20 | +0~- | 1000 | +~-0 |
35 | +~-0 | 25 | +0~- | 1000 | +~-0 |
36 | +~-0 | 24 | +0~- | 1000 | +~-0 |
40 | +~-0 | 20 | +0~- | 1000 | +~-0 |
40 | +~-0 | 25 | +0~- | 1000 | +~-0 |
45 | +~-0 | 30 | +0~- | 1000 | +~-0 |
51 | +~-0 | 30 | +0~- | 1000 | +~-0 |
51 | +~-0 | 40 | +0~- | 1000 | +~-0 |
