様々な形状のロッド用パッキン、ロッド用シールの標準的なハウジング寸法、溝寸法です。その他、特殊なハウジング、溝寸法に対しても、これらシール、パッキン形状の製造が可能です。
内周摺動用ロッドパッキン、ロッドシールの代表的ハウジング寸法、溝寸法。
 |
表面粗度 | Rtmax(μm) | Ra(μm) |
|---|---|---|---|
| 摺動面(ポリウレタン/ゴム製シール) | ≦2.5 | ≦0.1-0.5 | |
| 摺動面(PTFE製シール) | ≦2 | ≦0.05-0.3 | |
| 溝底面 | ≦6.3 | ≦1.6 | |
| 溝両端 | ≦15 | ≦3 | |
| 負荷面積Rmr(Tp) | 50-95% * | ||
| シールハウジング公差 | |||
| φD：H10 | |||
| φd：f8 | |||

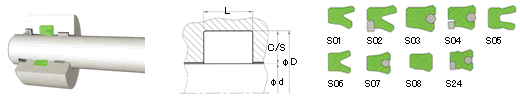

・φD:外径寸法 ・φd:内径寸法 ・L:溝幅寸法 ・c/s:断面
*Cref=0%を基準としたRzx0.5でカットした場合
| ロッド径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| d | D | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 5 | 24.9* | d+8 | 6.3 | 4 |
| 25 | 49.9 | d+10 | 8 | 5 |
| 50 | 149.9 | d+15 | 10 | 7.5 |
| 150 | 299.9 | d+20 | 14 | 10 |
| 300 | 499.9 | d+25 | 17 | 12.5 |
| 500 | 699.9** | d+30 | 25 | 15 |
| 700 | 1000** | d+40 | 32 | 20 |
| >1000 | >1000** | d+40 | 32 | 20 |
主な機能:
単動ロッドシール,リップタイプ(U-カップ)シール,コンパクトシール、パッキン
主なアプリケーション:
標準シリンダー,軽度と標準的油圧機器
アドバンデージ:
ハウジング内で安定性が高く､幅広い温度領域にて､最高レベルの密封機能、良好なバックポンピング(油膜かき戻し)機能
標準素材:
ECOPUR,ECORUBBER
*アクティブバックアップリング構造パッキンには最小径に制限があります。正確な限界寸法についてはお問い合わせください。

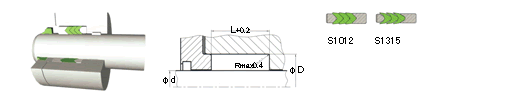

| ロッド径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| d | D | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 5 | 7.9 | d+4.9 | 2.2 | 2.45 |
| 8 | 18.9 | d+7.3 | 3.2 | 3.65 |
| 19 | 37.9 | d+10.7 | 4.2 | 5.35 |
| 38 | 199.9 | d+15.1 | 6.3 | 7.55 |
| 200 | 255.9 | d+20.5 | 8.1 | 10.25 |
| 256 | 649.9* | d+24 | 8.1 | 12 |
| 650 | 1000* | d+27.3 | 9.5 | 13.65 |
| >1000 | >1000* | d+27.3 | 9.5 | 13.65 |
主な機能:
単動/複動ロッドシール,0-ring組み合わせコンポジットシール、パッキン
主なアプリケーション:
土木機械､高負荷油圧機器
アドバンテージ:
耐ショック圧､長寿命
標準材料:
S09:X-ECOPUR/NBR(X-Slide)又はECOFLON/NBR or ECOFLON/フッ素ゴム(F-Slide)S01:ECPUR,ECORUBBER

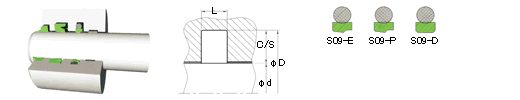

| ロッド径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| d | D | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 10 | 39.9 | d+10 | 16 | 5 |
| 40 | 74.9 | d+15 | 25 | 7.5 |
| 75 | 149.9 | d+20 | 32 | 10 |
| 150 | 199.9 | d+25 | 40 | 12.5 |
| 200 | 300 | d+30 | 50 | 15 |
| >300 | >300 | d+40 | 63 | 20 |
主なアプリケーション:
重工業油圧機器､プレス
アドバンテージ:
古く摩滅したロッドに適す､容易な装着性を鑑みた割りタイプも用意
標準素材:
ECOPUR/ECOTAL
