油圧・空圧機器を始め、半導体・原子力関連機器などあらゆる産業に使用され、広範囲の使用で、シールでは、最も数多く使用されるシール、パッキンのひとつです。、特殊なハウジング、溝寸法に対しても、様々な大きさ、材質の製造が可能です。

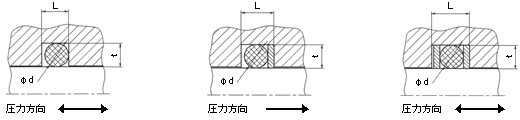

Oリングの代表的ハウジング寸法、溝寸法。
| 圧力 | 常時 | 瞬時 | ||
|---|---|---|---|---|
| 表面粗度 | Rtmax | Ra | Rtmax | Ra |
| 摺動面* | 12.5μm | 3.2μm | 6.3μm | 1.6μm |
| 溝底面** | ||||
| 溝両端 | ||||
| *Rtmax/Ra:摺動用途の場合 1.6μm/0.4μm **Rtmax/Ra:摺動用途の場合 6.3μm/1.6μm |
||||
| 負荷面積Tp | 50-95%/Rtmax÷2の切断レベルの場合 | |||
| ハウジング公差 | f7/H8 | |||
| 線径 | 溝断面 | バックアップリングなし | バックアップリング1つ | バックアップリング2つ | 推奨バックアップ リング厚み |
|---|---|---|---|---|---|
| d | t+0.05 | b+0.25 | b1+0.25 | b2+0.25 | |
| mm | mm | mm | mm | mm | mm |
| 1.5 | 1.10 | 2.1 | 3.1 | 4.1 | 1.0 |
| 1.78 | 1.35 | 2.5 | 3.5 | 4.5 | 1.0 |
| 2.00 | 1.56 | 2.7 | 4.2 | 5.7 | 1.5 |
| 2.50 | 2.05 | 3.3 | 4.8 | 6.3 | 1.5 |
| 2.62 | 2.18 | 3.5 | 5.0 | 6.5 | 1.5 |
| 3.00 | 2.52 | 3.9 | 5.4 | 6.9 | 1.5 |
| 3.50 | 3.00 | 4.4 | 5.9 | 7.4 | 1.5 |
| 3.53 | 3.00 | 4.4 | 5.9 | 7.4 | 1.5 |
| 4.00 | 3.40 | 5.0 | 6.7 | 8.4 | 1.7 |
| 5.00 | 4.25 | 6.3 | 8.0 | 9.7 | 1.7 |
| 5.33 | 4.53 | 6.7 | 8.4 | 10.1 | 1.7 |
| 5.70 | 4.85 | 7.1 | 9.1 | 11.1 | 2.0 |
| 6.00 | 5.10 | 7.5 | 9.5 | 11.5 | 2.0 |
| 6.99 | 5.94 | 8.8 | 10.8 | 12.8 | 2.0 |
| 7.00 | 5.95 | 8.8 | 10.8 | 12.8 | 2.0 |
| 8.00 | 6.80 | 10.0 | 12.5 | 15.0 | 2.5 |
| 10.00 | 8.50 | 12.5 | 15.0 | 17.5 | 2.5 |
