様々な形状のダストシール、ワイパー、スクレーパーの標準的なハウジング寸法、溝寸法です。その他、特殊なハウジング、溝寸法に対しても、これらダストシール、パッキン形状の製造が可能です。
ダストシール、ワイパーの代表的ハウジング寸法、溝寸法。
 |
表面粗度 | Rtmax(μm) | Ra(μm) |
|---|---|---|---|
| 摺動面(ポリウレタン/ゴム製シール) | ≦2.5 | ≦0.1-0.5 | |
| 摺動面(PTFE製シール) | ≦2 | ≦0.05-0.3 | |
| 溝底面 | ≦6.3 | ≦1.6 | |
| 溝両端 | ≦15 | ≦3 | |
| 負荷面積Rmr(Tp) | 50-95% * | ||
| シールハウジング公差 | |||
| φD1：H11 | L＜10mm：+0.2 | ||
| φD：H11 | L＞10mm：+0.3 | ||
・φD:外径寸法 ・φd:内径寸法 ・L:溝幅寸法 ・H:ワイパー全長
*Cref=0%を基準としたRzx0.5でカットした場合

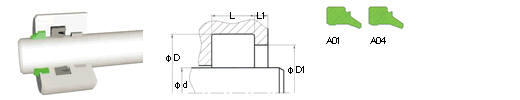

| ロッド径 | ハウジング径 | ハウジング幅 | 全高 | |||
|---|---|---|---|---|---|---|
| d | D | D1 | L | L1 | H | |
| over | incl. | |||||
| mm | mm | mm | mm | |||
| 6 | 100 | d+8 | d+6 | 4 | 1 | 7 |
| 100.1 | 149.9 | d+12 | d+9 | 5.5 | 1.5 | 10 |
| ≧150 | ≧150 | d+15 | d+11 | 6.5 | 2 | 13 |
主な機能:
単動ワイパー、ダストシール
主なアプリケーション:
油圧/水圧機器用標準ワイパー
アドバンテージ:
容易な装着性(スナップイン装着)､優れた耐摩耗性、システム外部に対し閉鎖構造
標準素材:
(X-)ECOPUR,ECORUBBER

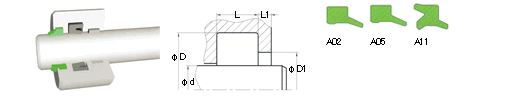

| ロッド径 | ハウジング径 | ハウジング幅 | 全高 | |||
|---|---|---|---|---|---|---|
| d | D | D1 | L | L1 | H | |
| over | incl. | min | ||||
| mm | mm | mm | mm | |||
| 6 | 49.9 | d+8 | d+4 | 5 | 2 | 8 |
| 99.9 | d+10 | d+5 | 6 | 2 | 9.7 | 10 |
| ≧100 | d+15 | d+7.5 | 8.5 | 2 | 13 | 13 |
主な機能:
単動ワイパー、ダストシール
主なアプリケーション:
PTFE系コンポジットシールとのコンビネーション
アドバンテージ:
優れた耐摩耗性、複動機能
標準素材:
(X-)ECOPUR,ECORUBBER

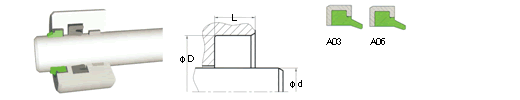

| ロッド径 | ハウジング径 | ハウジング幅 | 全高 | |
|---|---|---|---|---|
| d | D | L | H | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 6 | 9.9 | d+8 | 5 | 8 |
| 10 | 99.9 | d+10 | 7 | 10 |
| 100 | 200 | d+15 | 9 | 12 |
| >200 | >200 | d+20 | 12 | 16 |
主な機能:
単動ワイパー、ダストシール
主なアプリケーション:
標準的油圧/水圧機器,オープンハウジング用圧入仕様
アドバンテージ:
優れた耐摩耗性、樹脂製固定リングの為､固定リングとハウジング間の酸化防止
標準素材:
(X-)ECOPUR+ECOTAL/ECORUBBER + ECOTAL
