様々な形状のピストン用パッキン、ピストン用シールの標準的なハウジング寸法、溝寸法です。その他、特殊なハウジング、溝寸法に対しても、これらシール、パッキン形状の製造が可能です。
外周摺動用ピストンパッキン、ピストンシールの代表的ハウジング寸法、溝寸法。
 |
表面粗度 | Rtmax (μm) | Ra(μm) |
|---|---|---|---|
| 摺動面(ポリウレタン/ゴム製シール) | ≦2.5 | ≦0.1-0.5 | |
| 摺動面(PTFE製シール) | ≦2 | ≦0.05-0.3 | |
| 溝底面 | ≦6.3 | ≦1.6 | |
| 溝両端 | ≦15 | ≦3 | |
| 負荷面積Rmr(Tp) | 50-95% * | ||
| シールハウジング公差 | |||
| φD H9 | |||
| φd h10 | |||
・φD:外径寸法 ・φd:内径寸法 ・L:溝幅寸法 ・c/s:断面
*Cref=0%を基準としたRzx0.5でカットした場合

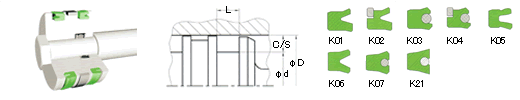

| ボア径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| D | d | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 14 | 24.9 | D-8 | 6 | 4 |
| 25 | 49.9 | D-10 | 7 | 5 |
| 50 | 74.9 | D-12 | 8 | 6 |
| 75 | 149.9 | D-15 | 10 | 7.5 |
| 150 | 299.9 | D-20 | 12 | 10 |
| 300 | 500 | D-25 | 18 | 12.5 |
| 500 | 750* | D-30 | 20 | 15 |
| 750* | / | D-40 | 26 | 20 |
主な機能:
単動ピストンシール,リップタイプ(U-カップ)シール,コンパクトシール、パッキン
主なアプリケーション:
支持･保持シリンダー,標準シリンダー
アドバンテージ:
ハウジング内で安定性が高く､幅広い温度領域にて､極めて優れた密封機能
標準素材:
ECOPUR,ECORUBBER(全タイプ)

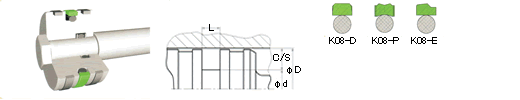

| ボア径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| D | d | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 8 | 14.9 | D-4.9 | 2.2 | 2.45 |
| 15 | 39.9 | D-7.5 | 3.2 | 3.75 |
| 40 | 79.9 | D-11 | 4.2 | 5.5 |
| 80 | 132.9 | D-15.5 | 6.3 | 7.75 |
| 133 | 329.9 | D-21 | 8.1 | 10.5 |
| 330 | 669.9 | D-24.5 | 8.1 | 12.25 |
| 670 | 1000 | D-28 | 9.5 | 14* |
| >1000 | 2000 | D-38 | 9.5 | 19* |
| *K08-D,K08-E形状のみ適用､K08-P適用不可 | ||||
主な機能:
単動/複動ピストンシール,0-ring組み合わせコンポジットシール、パッキン
主なアプリケーション:
位置決め機能用途標準シリンダー､可動式油圧機器等
アドバンテージ:
低摺動､スティックスリップ無し､耐ショック圧
標準素材:
X-ECOPUR/NBR(X-Slide)
ECOFLON/NBR or ECOFLON/フッ素ゴム(F-Slide)

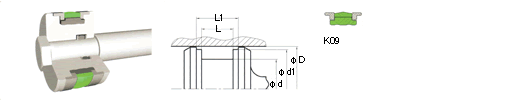

| ボア径 | ハウジング径 | ハウジング幅 | |||
|---|---|---|---|---|---|
| D | d | d1 | L* | L1* | |
| over | incl. | ||||
| mm | mm | mm | |||
| 20 | 49.9 | D-10 | D-3 | 12.5 | 20.5 |
| 50 | 79.9 | D-15 | D-4 | 20 | 28 |
| 80 | 149.9 | D-20 | D-5 | 25 | 36 |
| 150 | 399.9 | D-25 | D-6 | 32 | 46 |
| 400 | 600 | D-30 | D-8 | 36 | 50 |
| *K09-H形状には不適用 | |||||
主な機能:
複動ピストンシール,コンパクトタイプ、パッキン
主なアプリケーション:
支持･保持シリンダー,標準シリンダー
アドバンテージ:
優れた固定､動的シール機能､ガイド機能融合
標準素材:
ECOPUR/ECORUBBER/ECOTAL
