テフロン®PTFE製V型リング、Vパッキン L型寸法表

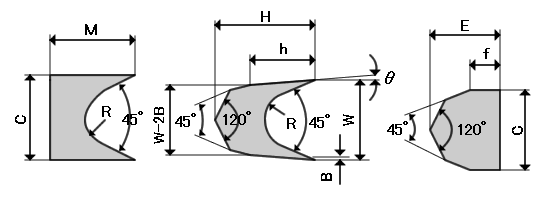

Ｍ＝Ｗ パッキン高さはＭ＋ｎｈ＋ｆ（ｎ：パッキン個数）
相手軸径寸法とパッキンの幅寸法
| 軸径(d)mm | パッキン幅 mm |
|---|---|
| 5～10 | 3～5 |
| 10～20 | 4～6.5 |
| 20～30 | 5～8 |
| 30～40 | 5～10 |
| 40～55 | 7～10 |
| 55～125 | 8～12.5 |
| 125～250 | 9.5～16 |
テフロンVパッキン L型の断面寸法(mm)
| W | H | h | B | R | E | f | C |
|---|---|---|---|---|---|---|---|
| 3 | 3.1 | 1.8 | 0.15 | 1.0 | 3.3 | 2 | 2.5 |
| 4 | 4.2 | 2.4 | 0.15 | 1.5 | 3.8 | 2 | 3.5 |
| 5 | 5.2 | 3.0 | 0.15 | 2.0 | 4.2 | 2 | 4.5 |
| 6 | 6.3 | 3.6 | 0.15 | 2.0 | 4.7 | 2 | 5.5 |
| 7 | 7.3 | 4.2 | 0.2 | 2.5 | 5.1 | 3 | 6.4 |
| 8 | 8.3 | 4.8 | 0.2 | 3.0 | 5.5 | 3 | 7.4 |
| 9 | 9.4 | 5.4 | 0.25 | 3.5 | 7.5 | 3.5 | 8.3 |
| 10 | 10.4 | 6.0 | 0.25 | 4.0 | 8.4 | 4 | 9.3 |
| 11 | 11.4 | 6.6 | 0.3 | 4.5 | 8.8 | 4 | 10.2 |
| 12 | 12.5 | 7.2 | 0.3 | 4.5 | 10.3 | 5 | 11.2 |
| 13 | 13.5 | 7.8 | 0.35 | 5.0 | 11.7 | 6 | 12.1 |
| 14 | 14.5 | 8.4 | 0.35 | 5.5 | 12.1 | 6 | 13.1 |
| 15 | 15.6 | 9.0 | 0.4 | 6.0 | 12.6 | 6 | 14.0 |
| 16 | 16.6 | 9.6 | 0.4 | 6.0 | 14.0 | 7 | 15.0 |
| 17 | 17.7 | 10.2 | 0.4 | 6.5 | 14.5 | 7 | 16.0 |
| 18 | 18.8 | 10.8 | 0.5 | 7.0 | 16.0 | 8 | 16.8 |
| 19 | 19.8 | 11.4 | 0.5 | 7.5 | 16.4 | 8 | 17.8 |
| 20 | 20.8 | 12.0 | 0.5 | 8.0 | 17.8 | 9 | 18.8 |
