テフロン®PTFE製V型リング、Vパッキン D型寸法表
W寸法が10mm以下の場合:C=W-0.4 W寸法が11mm以上の場合:C=W-0.6
パッキン高さはnh+E(n:パッキン個数)
相手軸径寸法とパッキンの幅寸法
軸径(d)mm | パッキン幅 mm |
---|---|
5~10 | 3~5 |
10~20 | 4~6.5 |
20~30 | 5~8 |
30~40 | 5~10 |
40~55 | 7~10 |
55~125 | 8~12.5 |
125~250 | 9.5~16 |

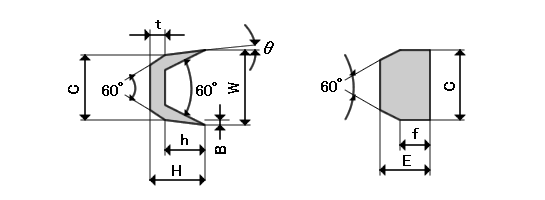

テフロンVパッキン D型の断面寸法(mm)
W | H | h | t | B | E | f |
---|---|---|---|---|---|---|
3 | 3 | 2 | 1 | 0.1 | 3 | 2 |
3.5 | 3 | 2 | 1 | 0.1 | 3 | 2 |
4 | 3 | 2 | 1 | 0.1 | 3 | 2 |
4.5 | 3.5 | 2.5 | 1 | 0.1 | 3 | 2 |
5 | 4 | 3 | 1 | 0.1 | 3 | 2 |
5.5 | 4 | 3 | 1 | 0.1 | 3 | 2 |
6 | 4 | 3 | 1 | 0.1 | 3 | 2 |
6.5 | 4.25 | 3.25 | 1 | 0.1 | 3.5 | 2.5 |
7 | 4.5 | 3.5 | 1 | 0.1 | 4 | 3 |
8 | 5.5 | 4 | 1.5 | 0.1 | 4.5 | 3 |
9 | 6 | 4.5 | 1.5 | 0.15 | 5 | 3.5 |
10 | 7 | 5 | 2 | 0.15 | 6 | 4 |
11 | 7.5 | 5.5 | 2 | 0.2 | 6 | 4 |
12 | 8 | 6 | 2 | 0.2 | 7 | 5 |
13 | 8.5 | 6 | 2.5 | 0.2 | 7.5 | 5 |
14 | 9 | 6.5 | 2.5 | 0.2 | 8.5 | 6 |
15 | 9.5 | 7 | 2.5 | 0.2 | 8.5 | 6 |
16 | 10 | 7.5 | 2.5 | 0.2 | 9.5 | 7 |
