テフロンテープの表面を処理することによって、接着剤による接着加工を可能にしたテープです。片面処理したものと両面処理したものがあります。
粘着剤付き(テフロン粘着テープ)はこちら
粘着剤付き(テフロン含浸ガラスクロス粘着テープ)はこちら
テフロンテープ各メーカーの製品の特徴とサイズなどの詳細

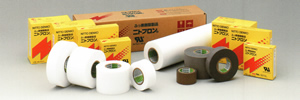

PTFE(フッ素樹脂、テフロン)切削テープの片面を化学的に処理して接着性を持たせ、接着剤による接着加工を可能にしたテープです。
片面接着処理フィルム
片面接着処理テープ
粘着剤、接着剤はついていません。
メーカー
日東電工(ニトフロンは日東電工が製造するフッ素樹脂製品の登録商標です。)
寸法表・サイズ表
ニトフロンフィルム№901UL
充填材入りPTFEテープ
ニトフロン№901F-UL(グラスファイバー入り)/ニトフロン№901M-UL(二硫化モリブデン入り)
ニトフロン№901G-UL(グラファイト入り)/ニトフロン№901B(ブロンズ粉入り)
ニトフロン PTFE切削フィルム、テープの特性一覧表
項目 | 単位 | 特性値 | 試験方法 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
厚さ | mm | 0.05 | 0.08 | 0.1 | 0.13 | 0.18 | 0.3 | 0.5 | 1 | JIS K 6887準拠 | |
引張強度 | MPa | 50 | 46 | 44 | 43 | 42 | 40 | 37 | 36 | ||
伸び | % | 300 | 300 | 310 | 310 | 310 | 310 | 330 | 340 | ||
絶縁破壊電圧 | kV | 7.4 | 10.2 | 11.4 | 13.2 | 15.8 | 21 | 28.2 | 39.2 | ||
誘電率(1MHz) | - | 2.1 | JIS K6911準拠 | ||||||||
体積抵抗率 | Ω・cm | 1×1017以上 | |||||||||
耐アーク性 | sec | 180以上 | |||||||||
吸水性 | % | 0 | - | ||||||||
耐熱性(重量減少率) | % | 0 | JIS K 6887準拠 | ||||||||
耐薬品性 | 硝酸(60%) | % | 0 | メーカー評価 | |||||||
水酸化Na(40%) | % | 0 | |||||||||
アセトン | % | 0 | |||||||||
比重 | - | 2.1~2.3 | - | ||||||||
動摩擦係数 | - | 0.1 | メーカー評価 | ||||||||
耐炎性 | - | VTM-0(0.02~0.24mmt)/V-0(0.25mmt以上) | UL94 | ||||||||
融点 | ℃ | 327 | JIS K 6887準拠 |
ニトフロン PTFE切削 片面接着処理フィルム、テープ No.901ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 |
0.05 | ±0.01 | 100 / 150 / 200 / 250 / 300 / 500 / 600 | 100mm 未満 ±0.5 / 100~ 300mm 以下±1 / 301mm 以上±2 |
10 / 30 | 0~+2% |
0.08 | |||||
0.10 | |||||
0.13 | ±0.02 | ||||
0.18 | |||||
0.20 | |||||
0.30 | ±0.03 | 10 | |||
0.40 | ±0.04 | ||||
0.50 | ±0.05 | ||||
0.80 | ±0.08 | 100 / 150 / 200 / 250 / 300 / 500 | |||
1.00 | ±0.10 | ||||
0.05 | ±0.01 | 250 / 500 | ±2 | 100 / 500 | |
0.1 | 100 |
テフロンテープ、ニトフロン グラスファイバー入りPTFE片面接着処理切削フィルム、テープ No.901F-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン モリブデン入りPTFE片面接着処理切削フィルム、テープ No.901M-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン グラファイト入りPTFE片面接着処理切削フィルム、テープ No.901G-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン ブロンズ入りPTFE片面接着処理切削フィルム、テープ No.901B-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
PTFE(フッ素樹脂、テフロン)切削テープの片面を化学的に処理して接着性を持たせ、接着剤による接着加工を可能にしたテープです。自然色(乳白色)
片面スパッタ処理(接着処理)フィルム
片面スパッタ処理(接着処理)テープ
粘着剤、接着剤はついていません。
メーカー
日東電工(ニトフロンは日東電工が製造するフッ素樹脂製品の登録商標です。)
寸法表・サイズ表 /ニトフロンフィルムの特性
ニトフロン PTFE切削 片面スパッタ処理(接着処理)フィルム、テープ No.901W-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 |
0.05 | ±0.01 | 250 / 500 | ±2 | 100 / 500 | 0~+2% |
0.1 | 100 |
ニトフロン PTFE切削フィルム、テープの特性一覧表
項目 | 単位 | 特性値 | 試験方法 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
厚さ | mm | 0.05 | 0.08 | 0.1 | 0.13 | 0.18 | 0.3 | 0.5 | 1 | JIS K 6887準拠 | |
引張強度 | MPa | 50 | 46 | 44 | 43 | 42 | 40 | 37 | 36 | ||
伸び | % | 300 | 300 | 310 | 310 | 310 | 310 | 330 | 340 | ||
絶縁破壊電圧 | kV | 7.4 | 10.2 | 11.4 | 13.2 | 15.8 | 21 | 28.2 | 39.2 | ||
誘電率(1MHz) | - | 2.1 | JIS K6911準拠 | ||||||||
体積抵抗率 | Ω・cm | 1×1017以上 | |||||||||
耐アーク性 | sec | 180以上 | |||||||||
吸水性 | % | 0 | - | ||||||||
耐熱性(重量減少率) | % | 0 | JIS K 6887準拠 | ||||||||
耐薬品性 | 硝酸(60%) | % | 0 | メーカー評価 | |||||||
水酸化Na(40%) | % | 0 | |||||||||
アセトン | % | 0 | |||||||||
比重 | - | 2.1~2.3 | - | ||||||||
動摩擦係数 | - | 0.1 | メーカー評価 | ||||||||
耐炎性 | - | VTM-0(0.02~0.24mmt)/V-0(0.25mmt以上) | UL94 | ||||||||
融点 | ℃ | 327 | JIS K 6887準拠 |
PTFE(フッ素樹脂、テフロン)切削テープの両面を化学的に処理して接着性を持たせ、接着剤による接着加工を可能にしたテープです。
両面接着処理フィルム
両面接着処理テープ
粘着剤、接着剤はついていません。
メーカー
日東電工(ニトフロンは日東電工が製造するフッ素樹脂製品の登録商標です。)
寸法表・サイズ表 /ニトフロンフィルムの特性
充填材入りPTFEテープ
ニトフロン№902F-UL(グラスファイバー入り)/ニトフロン№902M-UL(二硫化モリブデン入り)
ニトフロン№902G-UL(グラファイト入り)/ニトフロン№902B(ブロンズ粉入り)
ニトフロン PTFE切削両面接着処理フィルム、テープ No.902ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基本寸法 | 公差 | 基本寸法 | 公差 | 基本寸法 | 公差 |
0.05 | ±0.01 | 10 / 13 / 19 / 25 / 30 / 38 / 40 / 50 / 100 / 150 / 200 / 250 / 300 / 500 |
100mm 未満 ±0.5 / 100~ 300mm 以下±1 / 301mm 以,±2 |
10 | 0~+2% |
0.08 | |||||
0.10 | |||||
0.13 | ±0.02 | ||||
0.18 | |||||
0.20 | |||||
0.30 | ±0.03 | 300 / 500 / 600 | |||
0.40 | ±0.04 | ||||
0.50 | ±0.05 | ||||
0.80 | ±0.08 |
ニトフロン PTFE切削フィルム、テープ の特性一覧表
項目 | 単位 | 特性値 | 試験方法 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
厚さ | mm | 0.05 | 0.08 | 0.1 | 0.13 | 0.18 | 0.3 | 0.5 | 1 | JIS K 6887準拠 | |
引張強度 | MPa | 50 | 46 | 44 | 43 | 42 | 40 | 37 | 36 | ||
伸び | % | 300 | 300 | 310 | 310 | 310 | 310 | 330 | 340 | ||
絶縁破壊電圧 | kV | 7.4 | 10.2 | 11.4 | 13.2 | 15.8 | 21 | 28.2 | 39.2 | ||
誘電率(1MHz) | - | 2.1 | JIS K6911準拠 | ||||||||
体積抵抗率 | Ω・cm | 1×1017以上 | |||||||||
耐アーク性 | sec | 180以上 | |||||||||
吸水性 | % | 0 | - | ||||||||
耐熱性(重量減少率) | % | 0 | JIS K 6887準拠 | ||||||||
耐薬品性 | 硝酸(60%) | % | 0 | メーカー評価 | |||||||
水酸化Na(40%) | % | 0 | |||||||||
アセトン | % | 0 | |||||||||
比重 | - | 2.1~2.3 | - | ||||||||
動摩擦係数 | - | 0.1 | メーカー評価 | ||||||||
耐炎性 | - | VTM-0(0.02~0.24mmt)/V-0(0.25mmt以上) | UL94 | ||||||||
融点 | ℃ | 327 | JIS K 6887準拠 |
テフロンテープ、ニトフロン グラスファイバー入りPTFE両面接着処理切削フィルム、テープ No.902F-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン モリブデン入りPTFE両面接着処理切削フィルム、テープ No.902M-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン グラファイト入りPTFE両面接着処理切削フィルム、テープ No.902G-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
テフロンテープ、ニトフロン ブロンズ入りPTFE両面接着処理切削フィルム、テープ No.902B-ULの寸法(サイズ)表
サイズの呼称:厚さ×幅×長さ
厚さ(mm) | 幅(mm) | 長さ(m) | |||
---|---|---|---|---|---|
基準寸法 | 公差 | 基準寸法 | 公差 | 基準寸法 | 公差 |
0.30 | ±0.03 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.50 | ±0.05 | 100 / 200 | ±1 | 10 | +規定せず-0% |
0.80 | ±0.08 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.00 | ±0.10 | 100 / 200 | ±1 | 10 | +規定せず-0% |
1.50 | ±0.15 | 100 / 200 | ±1 | 10 | +規定せず-0% |
2.00 | ±0.20 | 100 / 200 | ±1 | 10 | +規定せず-0% |
PTFE切削テープの片面を化学的に処理して接着性を持たせ、接着剤による接着加工を可能にしたテープです。○モーター、トランスのコイル、リード線の絶縁 ○ホッパーの内張り
PTFE片面接着処理テープ №7991の寸法、サイズ
厚さ(mm) | 厚さの 許容差 |
幅(mm) | 長さ(m) | ||
---|---|---|---|---|---|
0.038 | ±0.01 | 13 / 19 / 25 / 30 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
10 / 30 / 50 / 100 | ||
0.05 | 6.5 / 13 / 19 / 25 / 30 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
10(100mm以上) / 30 / 50 / 100 | |||
0.08 | 6.5 / 13 /19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
||||
0.10 | 6.5 / 13 / 19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 / 600 |
||||
0.13 | ±0.015 | 6.5 / 13 / 19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 / 600 |
|||
0.18 | 6.5 / 13 / 19 / 25 / 30 / 38 /
50 / 100 / 150 / 200 / 300 / 500 / 600 |
10(100mm幅以上) / 30 | |||
0.20 | 13 / 19 / 25 / 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||||
0.25 | ±0.02 | 13 / 19 / 25 / 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
1 / 10 / 30 | ||
0.30 | ±0.03 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
0.40 | ±0.04 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
0.50 | ±0.05 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
0.80 | ±0.08 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
1.00 | ±0.10 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
1 / 10 | ||
1.50 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||||
幅の 許容差 |
±0.5mm
(~50) / ±1.0mm
(100~300)
-1.0~+1.5mm (500) / ±2.0mm (600~1300) |
||||
長さの 許容差 |
-0 ~ +2% |
PTFE切削テープの両面を化学的に処理して接着性を持たせ、接着剤による接着加工を可能にしたテープです。○モーター、トランスのコイル、リード線の絶縁 ○ホッパーの内張り
PTFE両面接着処理テープ №7990の寸法、サイズ
厚さ(mm) | 厚さの 許容差 |
幅(mm) | 長さ(m) | |
---|---|---|---|---|
0.038 | ±0.01 | 13 / 19 / 25 / 30 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
10 / 30 / 50 / 100 | |
0.05 | 6.5 / 13 / 19 / 25 / 30 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
10(100mm以上) / 30 / 50 / 100 | ||
0.08 | 6.5 / 13 /19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 |
|||
0.10 | 6.5 / 13 / 19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 / 600 |
|||
0.13 | ±0.015 | 6.5 / 13 / 19 / 25 / 38 / 50 / 100 / 150 / 200 / 300 / 500 / 600 |
||
0.18 | 6.5 / 13 / 19 / 25 / 30 / 38 / 50 / 100 / 150 / 200 / 300 / 500 / 600 |
10(100mm幅以上) / 30 | ||
0.20 | 13 / 19 / 25 / 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
0.25 | ±0.02 | 13 / 19 / 25 / 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
1 / 10 / 30 | |
0.30 | ±0.03 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||
0.40 | ±0.04 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||
0.50 | ±0.05 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||
0.80 | ±0.08 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
||
1.00 | ±0.10 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
1 / 10 | |
1.50 | 100 / 150 / 200 / 300 / 500 / 600 / 1000 / 1300 |
|||
幅の 許容差 |
±0.5mm
(~50) / ±1.0mm
(100~300)
-1.0~+1.5mm (500) / ±2.0mm (600~1300) |
|||
長さの 許容差 |
-0~+2% |
