PTFE(フッ素樹脂、テフロン)を目的に合わせてテープ状にしたもので、優れた非粘着性、滑り特性、耐熱性、絶縁性、耐薬品性など、様々な性質を持ち合わせています。豊富なラインナップから選択することが出来ます。
メーカー
中興化成工業(チューコーフローは中興化成工業が製造するフッ素樹脂製品の登録商標です。)
フッ素樹脂PTFEを使用した様々な粘着テープ、(参考：ポリイミドフィルム、超高分子量ポリエチレンフィルム)
| グレード | 基材 | 粘着剤処理 | 最高使用温度 | セパレーター付品対応 |
|---|---|---|---|---|
| AGF-100 FR | テフロン(PTFE)含浸 ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 可 |
| AGF-100A | テフロン(PTFE)含浸 ガラスクロス |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| AGF-100T | テフロン(PTFE)含浸 ガラスクロス |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| AGF-100 BLUE | 青色着色テフロン (PTFE)含浸ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| AGF-100 ORANGE | オレンジ色着色テフロン (PTFE)含浸ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| AGF-101 | テフロン(PTFE)含浸 ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| AGF-102 | テフロン(PTFE)含浸 ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| AGF-103T | 特殊処理テフロン (PTFE)含浸ガラスクロス |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| AGF-400,AGF-500 | テフロン(PTFE)含浸 ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 可 |
| AGB-100 | 帯電防止処理テフロン (PTFE)含浸ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 可 |
| AGB-207-6-1 | テフロン(PTFE)含侵 通気性ガラスクロス |
アクリル系 感圧粘着剤 |
＋80℃ | セパレーター付のみ |
| AGB-500 | 帯電防止処理テフロン (PTFE)含浸ガラスクロス |
シリコーン系 感圧粘着剤 |
＋200℃ | 可 |
| ASF-110 FR | テフロン(PTFE) 切削フィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 可 |
| ASF-121 FR | テフロン(PTFE) 切削フィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| ASF-110B | テフロン(PTFE) 切削フィルム |
アクリル系 感圧粘着剤 |
＋80℃ | 不可 |
| ASB-110 ASB-121 | 帯電防止処理テフロン (PTFE)切削フィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| ASF-115(MX) | 高強度・低伸度 テフロン(PTFE)フィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| ASF-118A FR | 超特殊強化 テフロン(PTFE)フィルム |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| ASF-125A(MX) | 超高強度・低伸度 テフロン(PTFE)フィルム |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| ASF-119T | エンボス テフロン(PTFE)フィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| ASF-116F FR | 極薄特殊強化 PTFEフィルム |
シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| ASF-130T | 多孔質 テフロン(PTFE)フィルム |
高耐熱シリコーン系 感圧粘着剤 |
＋250℃ | 不可 |
| AFA-113A | テフロン(PFA)フィルム | シリコーン系 感圧粘着剤 |
＋200℃ | セパレーター付のみ |
| (API-114A) | ポリイミドフィルム | 高耐熱シリコーン系 感圧粘着剤 |
＋200℃ | 不可 |
| (AUE-112B) | 超高分子量 ポリエチレンフィルム |
アクリル系 感圧粘着剤 |
＋80℃ | セパレーター付のみ |
チューコーフロー 粘着テープの特性、(参考：ポリイミドフィルム、超高分子量ポリエチレンフィルム)
| 製品番号 | 呼び厚 (mm) |
引張強さ (N/25mm) |
伸び (%) |
粘着力 180度剥離(N/25mm) |
絶縁破壊電圧 基材のみ(kV) |
|---|---|---|---|---|---|
| AGF-100 FR | 0.13 | 360 | - | 9 | 6 |
| 0.15 | 530 | - | 13 | 5 | |
| 0.18 | 860 | - | 11 | 6 | |
| 0.30 | 1220 | - | 14 | 6 | |
| AGF-100A | 0.13 | 360 | - | 10 | 6 |
| AGF-100T | 0.13 | 380 | - | 11 | 6 |
| AGF-100 BLUE | 0.16 | 460 | - | 11 | 6 |
| AGF-100 ORANGE | 0.11 | 285 | - | 9.3 | 6.1 |
| AGF-101 | 0.24 | 1000 | - | 13 | 8 |
| AGF-102 | 0.13 | 380 | - | 9 | - |
| AGF-103T | 0.13 | 360 | - | 9 | 5 |
| AGF-400-3 | 0.12 | 400 | - | 10 | 5 |
| AGF-500-3 | 0.13 | 400 | - | 11 | 5 |
| AGF-500-4 | 0.15 | 600 | - | 12 | 5 |
| AGF-400-6 | 0.17 | 730 | - | 13 | 5 |
| AGF-500-6 | 0.18 | 730 | - | 13 | 5 |
| AGF-400-10 | 0.29 | 1200 | - | 14 | 5 |
| AGF-500-10 | 0.30 | 1200 | - | 14 | 5 |
| AGB-100 | 0.13 | 400 | - | 11 | - |
| 0.18 | 730 | - | 13 | - | |
| AGB-207-6-1 | 0.11 | 450 | - | 1.2 | - |
| AGB-500-3 | 0.13 | 400 | - | 11 | - |
| AGB-500-6 | 0.18 | 730 | - | 13 | - |
| ASF-110 FR | 0.08 | 70 | 180 | 7 | 10 |
| 0.13 | 160 | 180 | 8 | 15 | |
| 0.18 | 250 | 180 | 9 | 18 | |
| 0.23 | 340 | 180 | 10 | 21 | |
| ASF-121 FR | 0.08 | 90 | 220 | 7 | 9 |
| 0.13 | 160 | 220 | 9 | 13 | |
| 0.18 | 250 | 220 | 10 | 16 | |
| 0.23 | 300 | 220 | 10 | 18 | |
| ASF-110B | 0.13 | 160 | 180 | 9 | 15 |
| ASB-110 | 0.13 | 70 | 340 | 8 | - |
| ASB-121 | 0.08 | 70 | 130 | 6 | - |
| ASF-115(MX) | 0.10 | 135 | 40 | 7 | 11 |
| ASF-118A FR | 0.10 | 220 | 70 | 7 | 10 |
| ASF-125A(MX) | 0.10 | 250 | 60 | 6 | 12 |
| ASF-119T | 0.35 | - | - | 8 | 12 |
| ASF-116T FR | 0.04 | 40 | 110 | 3 | 5 |
| ASF-130T | 1.00 | 245 | 45 | 10 | - |
| AFA-113A | 0.10 | 50 | 400 | 6 | 10 |
| (API-114A) | 0.06 | 150 | 70 | 6 | 7 |
| 0.08 | 240 | 70 | 8 | 10 | |
| (AUE-112B) | 0.30 | 400 | 360 | 10 | 25 |
| 試験方法 | - | JIS L 1096* (カットスリップ法) |
JIS L 1096* (カットスリップ法) |
JIS C 2107 | JIS C 2107 |
表の数値は一般特性であり、規格値ではありません。
*引張強さ、伸びの試験方法：ASF-110 FR,ASF-115,ASF-118A FR,ASF-116F FR,AUE-112B:JIS K 7137-2、API-114A:JIS C 2107

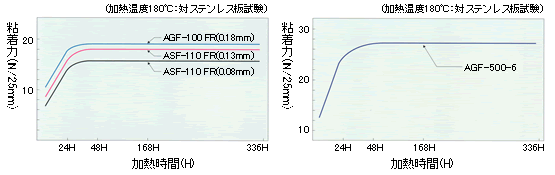

PTFE粘着テープ ASF、PTFE含浸ガラスクロス粘着テープ AGF、粘着力、保持力
| 測定方法 | 180度引き剥がし法(25mm幅) |
|---|---|
| 接着面積 | 25mm幅×150mm |
| 試験速度 | 300mm/min |
| 被着体 | SUS板 |
2kgのゴムローラーを往復させて圧着し、測定を行う。粘着テープが100mm剥がれた時の強度を測定。
| 温度 | AGF-100A | AGF-100 FR |
|---|---|---|
| 200℃ | 360h以上 | 1h以下 |
| 250℃ | 360h以上 | 2min以下 |
・試験方法:JIS Z 0237(左図参照)
・試料厚み:0.13mm
・接着面積:25mm×25mm
・各雰囲気温度で、テープがステンレス板より落下するまでの時間を測定(定荷重)
・表の数値は実測値であり、規格値ではありません。
・また、被着体材質により多少異なります。
