PTFEスネークルホース(フランジタイプ) - テフロン・フッ素樹脂ホース

ＰＴＦＥスネークルホース(フランジタイプ、一重ブレード付き）

PTFEスネークルホースフランジタイプ フッ素樹脂チューブ、ホース

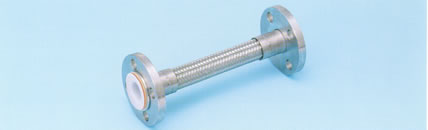

PTFEスネークルホース(フランジタイプ)

PKTF-2000シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース(フランジタイプ)
PTFEコルゲーションホース

呼径 標準 ホース内径
絞り部
(mm)		 ホース外径
(mm)		 ホース口元
内径 (mm)		 最高使用圧力
(Mpa) 		最小曲げ半径
(mm) 		製作可能長
(m)
A B
10A 3/8B   12 18 16 0.98 35 10
○ 14 22 19 0.98 45 10
15A 1/2B ○ 14 22 19 0.98 45 10
  19 28 25 0.98 50 10
20A 3/4B   14 22 19 0.98 45 10
○ 19 28 25 0.98 50 10
25A 1B   19 28 25 0.98 50 10
○ 25 36 33 0.98 70 10
32A 1-1/4B ○ 25 36 33 0.98 70 10
  32 42 39 0.98 90 7
40A 1-1/2B ○ 32 42 39 0.98 90 7
  42 53.5 50 0.98 120 6
50A 2B ○ 42 53.5 50 0.98 120 6
  50 64.5 61 0.98 200 5
  55 68.5 65 0.98 250 5
65A 2-1/2B ○ 55 68.5 65 0.98 250 5
  65 81 77 0.98 300 5
80A 3B ○ 65 81 77 0.98 300 5
  71 93.5 89.5 0.98 350 4
100A 4B ○ 90 106 102 0.98 400 3
  97 116 112 0.98 500 3
125A 5B ○ 107 131 125 0.78 600 2
150A 6B ○ 132 155 149 0.59 700 2
200A 8B ○ 180 204 198 0.49 900 2
250A 10B ○ 220 255 248 0.49 1,200 2

・最大口径は３５０Ａまで製作可
・圧力は、一重ブレードの場合です。
・高耐圧用も製作可（１００Ａまで）
・外装スプリング付きも製作可能です。
・静電防止タイプも製作可能です。（６０Ａまで）
・ ＰＦＡでも製作可能です。（ホース内外径は若干変わります。）
・真空用、埋設仕様なども製作可能です。

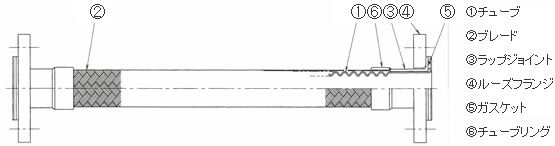

名称 材質
チューブ PTFE･PFA
(静電気防止タイプもあります｡)
ブレード SUS304･SUS316･SUS316L
(特殊ブレードも製作出来ます｡)
フランジ PVC･SS400･SUS304･SUS316
･SUS316 L･チタン･ハステロイ
ラップ SUS304･SUS316･SUS316L
フッ素樹脂チューブ

・フランジ及びラップは上記以外特殊材質も製作可能です。
