＞ＰＴＦＥスネークルホース（カシメタイプ、一重ブレード付き）

ＰＴＦＥスネークルホース(カシメタイプ) - テフロン・フッ素樹脂ホース

ＰＴＦＥスネークルホース（一重ブレード付き,カシメタイプ）コルゲーションホース

両端金具材質、形状各種あります。金具についてはこちら

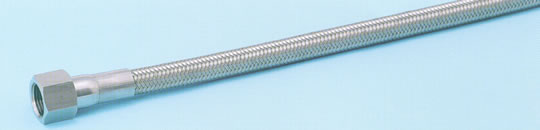

PTFEスネークルホース(カシメタイプ)

PKTF-1800シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース(金具付カシメタイプ)
PTFEコルゲーションホース

呼径		標準	ホース内径絞り部 (mm)	ホース外径 (mm)	ホース口元内径 (mm)	最高使用圧力 (Mpa)	最小曲げ半径 (mm)	製作可能長 (m)
A	B	標準	ホース内径絞り部 (mm)	ホース外径 (mm)	ホース口元内径 (mm)	最高使用圧力 (Mpa)	最小曲げ半径 (mm)	製作可能長 (m)
6A	1/8B	○	2.5	6	4	2.94	25	3
6A	1/8B		4	8	6	2.94	30	6
8A	1/4B	○	4	8	6	2.94	30	6
8A	1/4B		6	10	8	1.96	35	6
10A	3/8B	○	8	12	10	1.96	35	6
10A	3/8B		9	14	12	1.47	40	6
15A	1/2B	○	9	14	12	1.47	40	6
			12	18	16	0.98	40	6
			14	21	19	0.98	40	6
			14	22	19	1.47	40	10
			14	23	20	1.47	45	6
20A	3/4B	○	14	21	19	0.98	40	6
			14	22	19	1.47	40	10
			14	23	20	1.47	45	6
			19	28	25	0.98	50	10
25A	1B		17	25	22	0.98	50	6
		○	19	28	25	0.98	50	10
			25	36	33	0.98	70	10
32A	1-1/4B	○	25	36	33	0.98	70	10
32A	1-1/4B		32	42	39	0.98	90	7
40A	1-1/2B	○	32	42	39	0.98	90	7
40A	1-1/2B		42	53.5	50	0.98	120	6
50A	2B	○	42	53.5	50	0.98	120	6
			50	64.5	61	0.98	200	5
			55	68.5	65	0.98	250	5
65A	2-1/2B	○	55	68.5	65	0.98	250	5
65A	2-1/2B		65	81	77	0.98	300	5
80A	3B	○	65	81	77	0.98	300	5
80A	3B		71	93.5	89.5	0.98	350	4
100A	4B	○	90	106	102	0.98	400	3
100A	4B		97	116	112	0.98	500	3

・圧力は、一重ブレードの場合
・外装スプリング付き製作可
・静電防止タイプ製作可（６５Ａまで）
・ＰＦＡでも製作可（ホース内外径は若干変わります。）
・真空用製作可
