テフロンホース、フッ素樹脂ホース -ユニオンタイプPTFEブレードホース

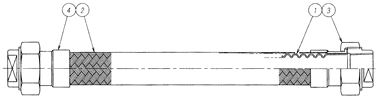

1:チューブ
2:ブレード
3:ユニオン
4:チューブリング
PKTF-6000シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース、ユニオンタイプ、一重ブレード付き
呼径 | ホース 内径mm |
ホース 外径mm |
ホース口元 内径mm |
最高使用圧力 Mpa |
最小曲げ半径 mm |
製作可能長 m |
|
---|---|---|---|---|---|---|---|
A | B | ||||||
8A | 1/4B | 9 | 15 | 13 | 0.98 | 35 | 6 |
10A | 3/8B | 12 | 18 | 16 | 0.98 | 35 | 6 |
15A | 1/2B | 14 | 22 | 19 | 0.98 | 45 | 10 |
20A | 3/4B | 19 | 28 | 25 | 0.98 | 50 | 10 |
25A | 1B | 25 | 36 | 33 | 0.98 | 70 | 10 |
32A | 1-1/4B | 32 | 42 | 39 | 0.98 | 90 | 10 |
40A | 1-1/2B | 42 | 53.5 | 50 | 0.98 | 120 | 8 |
50A | 2B | 50 | 64.5 | 61 | 0.98 | 200 | 5 |
・50A以上も製作可能です。
・圧力は一重ブレード付きの場合です。
・外装スプリング付きも製作可能です。
・静電気防止タイプも製作可能です。(65Aまで)
・PFAでも製作可能です。(ホース内外径は若干変わります。)
・埋設仕様も製作可能です。
