PTFEスネークルホース(フランジタイプ)ブレード無し
PTFEコルゲーションホース(フランジタイプ)ブレード無し

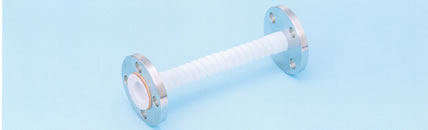

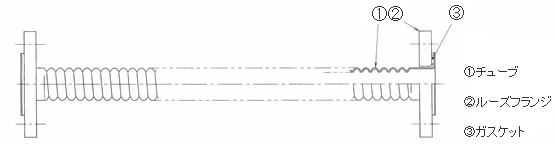

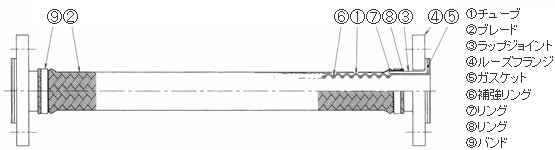

PKTF-2200シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース(ブレード無し、フランジタイプ)
PTFEコルゲーションホース
呼径 | 標準 | ホース内径 絞り部 (mm) |
ホース外径 (mm) |
ホース口元 内径(mm) |
最高使用圧力 (Mpa) |
最小曲げ半径 (mm) |
製作可能長 (m) |
|
---|---|---|---|---|---|---|---|---|
A | B | |||||||
10A | 3/8B | 12 | 18 | 16 | 0.29 | 35 | 10 | |
○ | 14 | 22 | 19 | 0.29 | 45 | 10 | ||
15A | 1/2B | ○ | 14 | 22 | 19 | 0.29 | 45 | 10 |
19 | 28 | 25 | 0.29 | 50 | 10 | |||
20A | 3/4B | 14 | 22 | 19 | 0.29 | 45 | 10 | |
○ | 19 | 28 | 25 | 0.29 | 50 | 10 | ||
25A | 1B | 19 | 28 | 25 | 0.29 | 50 | 10 | |
○ | 25 | 36 | 33 | 0.24 | 70 | 10 | ||
32A | 1-1/4B | ○ | 25 | 36 | 33 | 0.24 | 70 | 10 |
32 | 42 | 39 | 0.19 | 90 | 7 | |||
40A | 1-1/2B | ○ | 32 | 42 | 39 | 0.19 | 90 | 7 |
42 | 53.5 | 50 | 0.14 | 120 | 6 | |||
50A | 2B | ○ | 42 | 53.5 | 50 | 0.14 | 120 | 6 |
50 | 64.5 | 61 | 0.14 | 200 | 5 | |||
55 | 68.5 | 65 | 0.14 | 250 | 5 | |||
65A | 2-1/2B | ○ | 55 | 68.5 | 65 | 0.14 | 250 | 5 |
65 | 81 | 77 | 0.14 | 300 | 5 | |||
80A | 3B | ○ | 65 | 81 | 77 | 0.14 | 300 | 5 |
71 | 93.5 | 89.5 | 0.09 | 350 | 4 | |||
100A | 4B | ○ | 90 | 106 | 102 | 0.09 | 400 | 3 |
97 | 116 | 112 | 0.09 | 500 | 3 | |||
125A | 5B | ○ | 107 | 131 | 125 | 0.09 | 600 | 2 |
150A | 6B | ○ | 132 | 155 | 149 | 0.09 | 700 | 2 |
200A | 8B | ○ | 180 | 204 | 198 | 0.05 | 900 | 2 |
250A | 10B | ○ | 220 | 255 | 248 | 0.05 | 1,200 | 2 |
・最大口径は350Aまで製作可能です。
・使用温度は80℃以下でご使用下さい。
・外装スプリング付きも製作可能です。
・静電気防止タイプも製作可能です。(65Aまで)
・PFAでも製作可能です。(ホース内外径は若干変わります。)
・真空用も製作可能です。
