テフロン、フッ素樹脂ホース - PTFEスネークルホース、PTFEコルゲーションホース

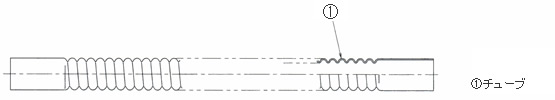

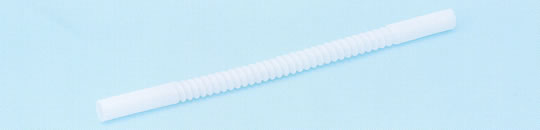

PKTF-100シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース
PTFEコルゲーションホース
呼径 (mm) | ホース内径 絞り部 (mm) |
ホース外径 (mm) |
最小曲げ半径 (mm) |
製作可能長 (m) |
|
---|---|---|---|---|---|
ホース口元内径 | ホース口元外径 | ||||
4 | 6 | 2.5 | 6 | 25 | 3 |
6 | 8 | 4 | 8 | 30 | 6 |
8 | 10 | 6 | 10 | 35 | 6 |
9 | 11 | 7 | 11 | 35 | 6 |
10 | 12 | 8 | 12 | 35 | 6 |
12 | 14 | 9 | 14 | 40 | 6 |
13 | 15 | 10 | 15 | 40 | 6 |
14 | 16 | 11 | 16 | 40 | 6 |
15 | 17 | 12 | 17 | 40 | 6 |
16 | 18 | 13 | 18 | 40 | 6 |
17 | 19 | 14 | 19 | 40 | 6 |
19 | 21 | 14 | 21 | 40 | 6 |
19 | 22 | 14 | 22 | 40 | 10 |
20 | 23 | 14 | 23 | 45 | 6 |
22 | 25 | 17 | 25 | 50 | 6 |
25 | 28 | 19 | 28 | 50 | 10 |
28 | 31 | 22 | 31 | 60 | 5 |
33 | 36 | 25 | 36 | 70 | 10 |
39 | 42 | 32 | 42 | 90 | 7 |
50 | 53.5 | 42 | 53.5 | 120 | 6 |
61 | 64.5 | 50 | 64.5 | 200 | 5 |
65 | 68.5 | 55 | 68.5 | 250 | 5 |
77 | 81 | 65 | 81 | 300 | 5 |
89.5 | 93.5 | 71 | 93.5 | 350 | 4 |
102 | 106 | 90 | 106 | 400 | 3 |
112 | 116 | 97 | 116 | 500 | 3 |
・静電防止タイプ製作可(65Aまで)
・両端のストレート部は、自由に設定可
・PFAでも製作可(ホース内外径は若干変わります。)
・インチサイズ及び半導体用(ミリサイズ)でも製作可→PFAタイプ
PFAチューブサイズ(内径mm×外径mm)
インチサイズ | ミリサイズ |
---|---|
4.35×6.35 | 4×6 |
6.35×9.53 | |
7.53×9.53 | 8×10 |
9.53×12.7 | |
10.7×12.7 | 10×12 |
15.88×19.05 | 16×19 |
22.2×25.4 | 22×25 |
