ＰＴＦＥスネークルホース(カシメタイプ) - テフロン・フッ素樹脂ホース

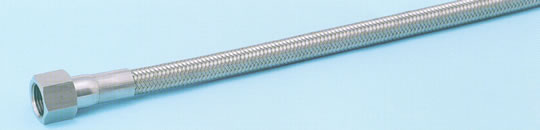

ＰＴＦＥスネークルホース（一重ブレード付き,カシメタイプ）コルゲーションホース

PTFEスネークルホースカシメタイプ テフロンチューブ、ホース

両端金具材質、形状各種あります。金具についてはこちら

PTFEスネークルホース(カシメタイプ)

PKTF-1800シリーズ、テフロン・フッ素樹脂 PTFE スネークルホース(金具付カシメタイプ)
PTFEコルゲーションホース

呼径 標準 ホース内径
絞り部
(mm)		 ホース
外径
(mm)		 ホース口元
内径
(mm) 		最高使用圧力
(Mpa) 		最小曲げ半径
(mm) 		製作可能長
(m)
A B
6A 1/8B ○ 2.5 6 4 2.94 25 3
  4 8 6 2.94 30 6
8A 1/4B ○ 4 8 6 2.94 30 6
  6 10 8 1.96 35 6
10A 3/8B ○ 8 12 10 1.96 35 6
  9 14 12 1.47 40 6
15A 1/2B ○ 9 14 12 1.47 40 6
  12 18 16 0.98 40 6
  14 21 19 0.98 40 6
  14 22 19 1.47 40 10
  14 23 20 1.47 45 6
20A 3/4B ○ 14 21 19 0.98 40 6
  14 22 19 1.47 40 10
  14 23 20 1.47 45 6
  19 28 25 0.98 50 10
25A 1B   17 25 22 0.98 50 6
○ 19 28 25 0.98 50 10
  25 36 33 0.98 70 10
32A 1-1/4B ○ 25 36 33 0.98 70 10
  32 42 39 0.98 90 7
40A 1-1/2B ○ 32 42 39 0.98 90 7
  42 53.5 50 0.98 120 6
50A 2B ○ 42 53.5 50 0.98 120 6
  50 64.5 61 0.98 200 5
  55 68.5 65 0.98 250 5
65A 2-1/2B ○ 55 68.5 65 0.98 250 5
  65 81 77 0.98 300 5
80A 3B ○ 65 81 77 0.98 300 5
  71 93.5 89.5 0.98 350 4
100A 4B ○ 90 106 102 0.98 400 3
  97 116 112 0.98 500 3

・圧力は、一重ブレードの場合
・外装スプリング付き製作可
・静電防止タイプ製作可（６５Ａまで）
・ＰＦＡでも製作可（ホース内外径は若干変わります。）
・真空用製作可
