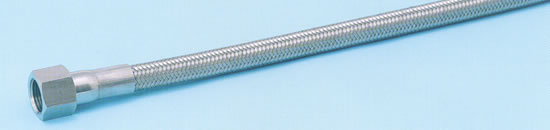

ＰＴＦＥブレードホース（ストレートタイプ）高圧用（二重ブレード付き）
両端金具材質、形状各種あります。金具についてはこちら
PKTF-1500シリーズ、テフロン・フッ素樹脂 PTFE 高圧用ホース(二重ブレード付き)
| 呼径 | 標準 | ホース内径 (mm) |
ホース外径 (mm) |
最高使用圧力 (Mpa) |
最小曲げ半径 (mm) |
製作可能長 (m) |
|
|---|---|---|---|---|---|---|---|
| A | B | ||||||
| 8A | 1/4B | ○ | 6 | 10 | 29.40 | 55 | 100 |
| 10A | 3/8B | ○ | 8 | 12 | 27.44 | 70 | 100 |
| 9 | 14 | 24.50 | 90 | 50 | |||
| 10 | 15.4 | 20.58 | 100 | 50 | |||
| 15A | 1/2B | 10 | 15.4 | 20.58 | 100 | 50 | |
| ○ | 12 | 17.4 | 19.60 | 110 | 50 | ||
| 20A | 3/4B | ○ | 19 | 24.4 | 15.68 | 200 | 30 |
| 25A | 1B | ○ | 22 | 27.4 | 14.70 | 280 | 20 |
| 32A | 1-1/4B | ○ | 25 | 30.4 | 11.76 | 400 | 20 |
・外装スプリング付きも製作可
・静電気防止タイプ製作可（６５Ａまで）
・ＰＦＡも製作可（ホース内外径は若干変わります。）
・超高圧用も製作可能です。（１９．６０～３４．３０Ｍｐａ仕様）

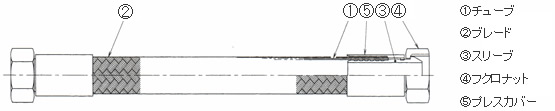

| 名称 | 材質 |
|---|---|
| チューブ | PTFE･PFA･(静電気防止タイプもあります｡) |
| ブレード | SUS304･SUS316･SUS316L･(特殊ブレードも製作出来ます｡) |
| 金具 | SS400･C3604･SUS304･SUS316･SUS316L･チタン･ハステロイ |
| カバー | SS400･C3604･SUS304･SUS316･SUS316L･チタン･ハステロイ |
・金具及びカバーは上記以外特殊材質も製作可能です。
