様々な形状の回転用シールパッキン、ロータリーシール、オイルシールの標準的なハウジング寸法、溝寸法です。その他、特殊なハウジング、溝寸法に対しても、これらロータリーシール、オイルシール、回転動用パッキン形状の製造が可能です。
ロータリーシール、回転用シール パッキン、オイルシールの代表的ハウジング寸法、溝寸法。
 |
表面粗度 | Rtmax(μm) | Ra(μm) |
|---|---|---|---|
| 摺動面(ポリウレタン/ゴム製シール) | ≦2.5 | ≦0.1-0.5 | |
| 摺動面(PTFE製シール) | ≦2 | ≦0.05-0.3 | |
| 溝底面 | ≦6.3 | ≦1.6 | |
| 溝両端 | ≦15 | ≦3 | |
| 負荷面積Rmr(Tp) | 50-95% * | ||
| シールハウジング公差 | |||
| シール形状に基づきます。 | |||
・φD:外径寸法 ・φd:内径寸法 ・L:溝幅寸法 ・c/s:断面
*Cref=0%を基準としたRzx0.5でカットした場合

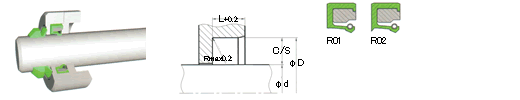

| シャフト径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| d | D | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 6 | 59.9 | d+12 | 7 | 6 |
| 60 | 139.9 | d+15 | 8 | 7.5 |
| 140 | 299.9 | d+20 | 10 | 10 |
| 300 | 499.9 | d+30 | 12 | 15 |
| 500 | 800 | d+40 | 20 | 20 |
| >800 | >800 | d+50 | 22 | 25 |
主な機能:
単動ロータリーシール､オイルシール/ラジアルシャフトシール、回転用シールパッキン
主なアプリケーション:
ベアリング保護
アドバンテージ:
幅広い温度領域や流体に適応可能
標準素材:
ECOPUR,ECORUBBER/ECOTAL,アルミニウム

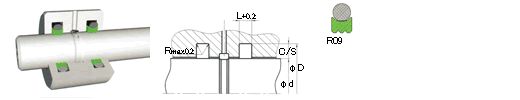

| シャフト径 | ハウジング径 | ハウジング幅 | 断面 | |
|---|---|---|---|---|
| d | D | L | c/s | |
| over | incl. | |||
| mm | mm | mm | mm | |
| 6 | 18.9 | d+4.9 | 2.2 | 2.45 |
| 19 | 37.9 | d+7.5 | 3.2 | 3.75 |
| 38 | 199.9 | d+11 | 4.2 | 5.5 |
| 200 | 255.9 | d+15.5 | 6.3 | 7.75 |
| 256 | 649.9 | d+21 | 8.1 | 10.5 |
| >650 | >650 | d+28 | 9.5 | 14 |
主な機能:
複動ロータリーシール,0-ring組み合わせコンポジットシール、オイルシール、回転用シールパッキン
主なアプリケーション:
回転/揺動/旋回
アドバンテージ:
高圧用途
標準素材:
ECOFLON+NBR or フッ素ゴム

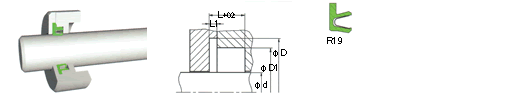

| シャフト径 | ハウジング径 | ハウジング幅 | |||
|---|---|---|---|---|---|
| d | D | D1 | L | L1 | |
| over | incl. | ||||
| mm | mm | mm | |||
| 5 | 19.9 | d+9 | d+5 | 3.6 | 0.85 |
| 20 | 39.9 | d+12.5 | d+7 | 4.8 | 1.35 |
| 40 | 399.9 | d+17.5 | d+10.5 | 7.1 | 1.8 |
| ≧400 | ≧400 | d+22 | d+14 | 9.5 | 2.8 |
主な機能:
単動ロータリーシール,スプリング与圧PTFEシール、パッキン
主なアプリケーション:
化学･医薬産業用ベアリング保護
アドバンテージ:
低摺動､良好な耐化学性､耐熱性､高速摺動に適す
標準素材:
ECOFLON,ステンレス製スプリング
