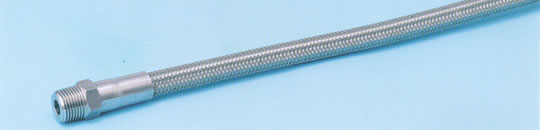

PTFEブレードホース(ストレートタイプ)低・中圧用(一重ブレード付き)
両端金具材質、形状各種あります。金具についてはこちら
PKTF-1000シリーズ、テフロン・フッ素樹脂 PTFE 低・中圧用ホース(一重ブレード付き)
呼径 | 標準 | ホース内径 (mm) |
ホース外径 (mm) |
最高使用圧力 (Mpa) |
最小曲げ半径 (mm) |
製作可能長 (m) |
|
---|---|---|---|---|---|---|---|
A | B | ||||||
6A | 1/8B | 3 | 6 | 20.58 | 50 | 200 | |
○ | 4 | 7 | 20.58 | 50 | 200 | ||
8A | 1/4B | ○ | 6 | 9 | 20.58 | 55 | 200 |
10A | 3/8B | ○ | 8 | 11 | 17.15 | 70 | 100 |
9 | 12 | 14.70 | 85 | 100 | |||
10 | 13 | 12.74 | 95 | 100 | |||
15A | 1/2B | ○ | 12 | 15.2 | 9.80 | 100 | 100 |
14 | 17.2 | 7.84 | 170 | 50 | |||
20A | 3/4B | 16 | 19.2 | 5.88 | 180 | 50 | |
○ | 19 | 22.2 | 4.90 | 200 | 30 | ||
19 | 23.2 | 7.84 | 210 | 30 | |||
20 | 24.2 | 7.35 | 250 | 30 | |||
25A | 1B | 22 | 26.2 | 6.86 | 280 | 20 | |
○ | 25 | 29.2 | 5.88 | 400 | 20 | ||
32A | 1-1/4B | ○ | 33 | 37.2 | 3.92 | 1500 | 6 |
40A | 1-1/2B | ○ | 39 | 43.6 | 0.98 | 2000 | 6 |
50A | 2B | ○ | 50 | 55.1 | 0.98 | 2500 | 6 |
65A | 2-1/2B | ○ | 65 | 70.1 | 0.98 | - | 6 |
80A | 3B | ○ | 77 | 83 | 0.98 | - | 6 |
100A | 4B | ○ | 102 | 108 | 0.98 | - | 4 |

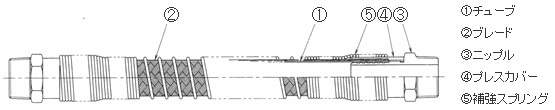

・外装スプリング付きも製作可
・静電気防止タイプ製作可(65Aまで)
・PFAも製作可(ホース内外径は若干変わります。)
