Oリングの装着にあたってはOリングにきずがつかないようにグランドや、ピストンロッドなどの鋭利ながとはすべて図のようにします。

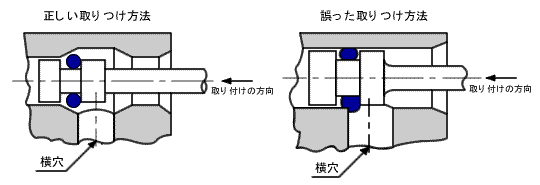

Oリングを装着するとき、圧力の出入穴など横穴部分を通るときは、Oリングが、傷つかないように面取りをし、ピストンシールの場合、Oリングが摺動する部分に、そのような横穴が絶対につかないような設計にします。
| 取付部の寸法表(単位mm) | ||
|---|---|---|
| Oリングの呼び番号 | Oリングの太さ | Z(最小) |
| P3～P10 | 1.9±0.08 | 1.2 |
| P10～P22 | 2.4±0.09 | 1.4 |
| P22A～P50 | 3.5±0.10 | 1.8 |
| P48A～P150 | 5.7±0.13 | 3.0 |
| P150A～P400 | 8.4±0.15 | 4.3 |
| G25～G145 | 3.1±0.10 | 1.7 |
| G150～G300 | 5.7±0.13 | 3.0 |
| A0018G～A0170G | 1.80±0.08 | 1.1 |
| B0140G～B0387G | 2.65±0.09 | 1.5 |
| C0180G～C2000G | 3.55±0.10 | 1.8 |
| D0400G～D4000G | 5.30±0.13 | 2.7 |
| E1090G～E6700G | 7.00±0.15 | 3.6 |
